Ochranné USB rozhraní pro VCDS

Detailní popis produktu

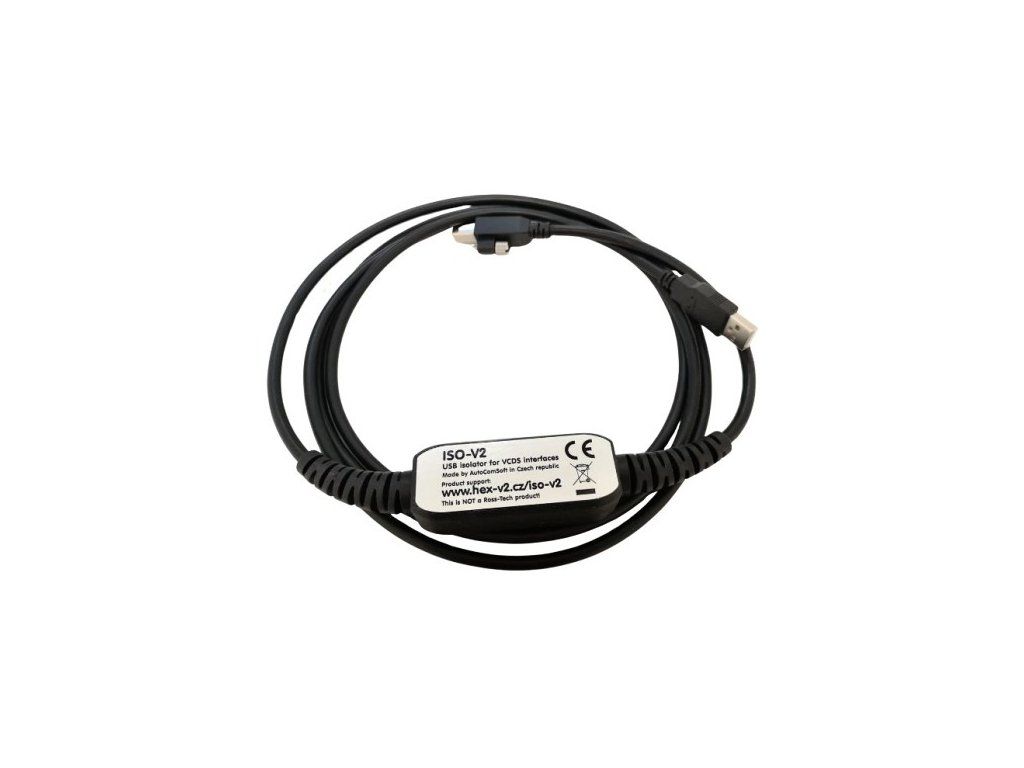

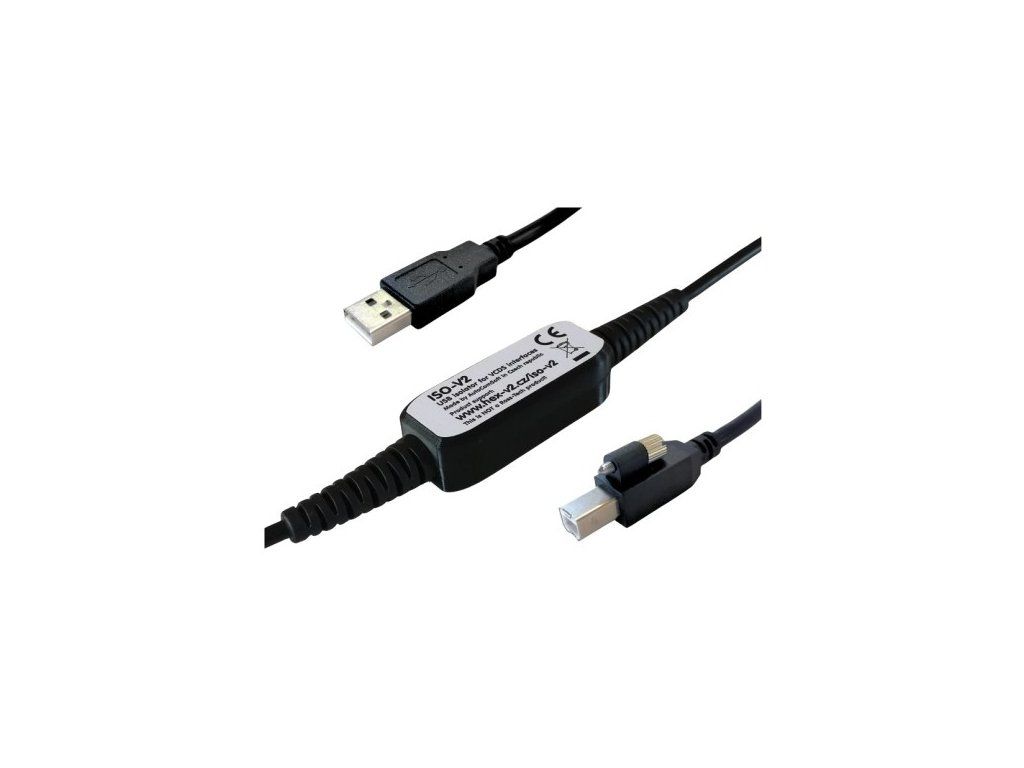

ISO-V2 je spolehlivá ochrana pro váši diagnostiku VCDS HEX-V2 nebo VCDS HEX-NET. Zajišťuje kompletní galvanické oddělení USB portu, a tím chrání jak samotný adaptér, tak i počítač před přepětím, proudovými špičkami a rušením v síti. Pevný USB-B konektor s aretačním šroubem zaručuje stabilní spojení i při častém zapojování v náročných podmínkách servisu. Proč je izolace důležitá? Diagnostické rozhraní (např. HEX-V2®) propojuje dva samostatné elektrické okruhy – vozidlo (OBD) a počítač (USB). Pokud mezi kostrou vozidla a zemí počítače vznikne rozdíl napětí, vyrovnává se tento potenciál právě přes diagnostický adaptér. Tím může dojít k průtoku nežádoucího proudu, který je schopen poškodit ochranné obvody, procesor rozhraní nebo dokonce USB část počítače. Takové poškození není předmětem záruky.

Rizikové situace mohou nastat například:

• při současném připojení nabíječky k vozidlu i k počítači,
• při napájení notebooku z externího zdroje připojeného do vozidla,
• při náhodném kontaktu kovové části notebooku s kladným pólem vozidla.

Jak ISO-V2 funguje? ISO-V2 se zapojuje mezi USB port počítače a diagnostické rozhraní. Využívá čip ADuM4160 s přenosem FULL-SPEED a izolační pevností až 5 kV. Mezi stranou vozidla a počítače tak neexistuje přímé elektrické spojení – komunikace probíhá indukčně uvnitř čipu. Součástí je také izolovaný DC-DC měnič, který zajišťuje oddělené napájení obou stran. Každý okruh má vlastní napájecí větev, takže nedochází k propojení zemí. Výsledkem je bezpečné oddělení elektrických systémů vozidla a počítače a výrazně vyšší ochrana všech zařízení.

Parametry

• Přenosová rychlost: FULL-SPEED (12 Mbit/s)
• Maximální proud: 500 mA
• Ochrana: resetovatelná (vratná) pojistka
• Délka kabelu: 220 cm
• Izolační odpor: > 1 GΩ
• DC-DC měnič: izolovaný, 1 W, účinnost 80–90 %
• Kompatibilita: HEX-V2®, HEX-NET® (USB režim)
• Napájení: 5 V z USB
• Kryt: 3D tištěné pouzdro v designu HEX
